Wat kan ik aansluiten op de X Power Bank?

De X Power bankketel is ontworpen om te voldoen aan de belangrijkste eisen van de markt en aan geavanceerde standaard verwarmingsinstallaties.

Neem in geval van speciale behoeften contact op met Dielle Spa voor advies over de haalbaarheid van het systeem.

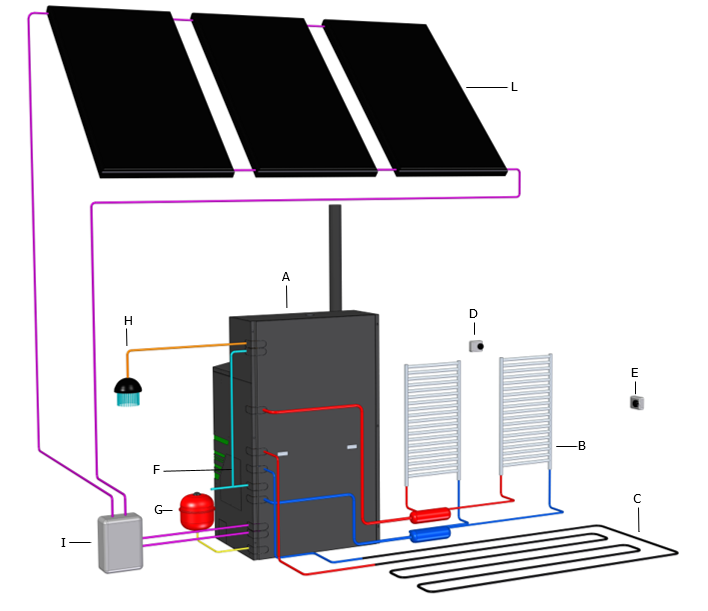

Deze handleiding geeft alleen aanwijzingen over de hoofdaansluitingen van de hydraulische componenten. Elk diagram is slechts indicatief, niet uitputtend en geeft niet alle benodigde componenten en aansluitingen aan. De installatie moet altijd worden uitgevoerd door gekwalificeerd personeel en met inachtneming van alle voorschriften en technieken die in het land van installatie van kracht zijn. In het schema wordt een compleet systeem getoond, maar sommige onderdelen zijn optioneel (voorbeeld: Lage temperatuur, Sanitaire productie, Zonnestelsel). Alle afgebeelde externe onderdelen zijn niet inbegrepen in de levering van de ketel.

A: Ketel X Power Bank

B: Systeem op hoge temperatuur

C: Lage temperatuur systeem

D: Hoge temperatuur zone kamerthermostaat

E: Lage temperatuur zone kamerthermostaat

F: Koudwaterinlaat

G: Extern expansievat

H: Sanitair warm water

I: Zonnepaneelbeheersmodule

L: Zonnecollectoren

De X Power Bank boiler beheert en integreert een buffervat voor technisch water.

De dubbele managementsonde maakt het mogelijk om de puffer op een optimale manier thermisch te laden en te ontladen om de in- en uitschakelcycli van de ketel te verminderen en zo het energierendement te verbeteren.

De hoge temperatuur stralingsinstallatie is stroomafwaarts van de puffer aangesloten en wordt geregeld door een boosterpomp en een kamerthermostaat.

Het lagetemperatuursysteem (optioneel) wordt stroomafwaarts van de puffer aangesloten via een speciale handmatige mengklep om de uitlaattemperatuur te regelen. De activering van de pomp en dus van het systeem wordt beheerd door middel van een speciale kamerthermostaat die in de verwarmde ruimtes wordt geplaatst.

De sanitaire productie (optioneel) wordt uitgevoerd door middel van een extraheerbare koperen spoel met vinnen. In het geval van een zonnesysteem kunt u dankzij de gelaagdheid al profiteren van de eerste bijdragen van de thermische zonne-energie.

De integratie van de zonne-energie (optioneel) gebeurt door middel van een verwijderbare zonnecollector en is geschikt voor 5 mt2 zonnecollectoren. Voor specifieke behoeften kunt u contact opnemen met Dielle voor advies en evaluatie.
