Que puis-je brancher à la X Power Bank ?

La chaudière X Power Bank est conçue pour répondre aux demandes principales du marché et aux exigences des générateurs thermiques standard avancées.

En cas de besoins particuliers, contacter Dielle Spa pour un conseil sur la faisabilité de l’installation.

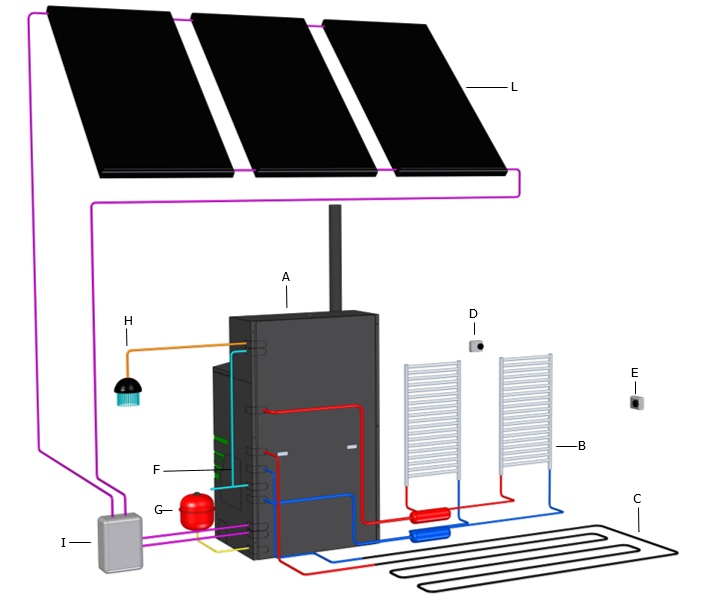

Ce manuel donne uniquement des indications en ce qui concerne les principaux raccords des composants hydrauliques. Chaque schéma est purement indicatif, non exhaustif et n'indique pas tous les composants et raccords nécessaires. L'installation doit toujours être effectuée par un personnel qualifié et suivre toutes les normes techniques en vigueur dans le pays d'installation. Sur le schéma ci-dessous, vision d’une installation complète, toutefois certaines pièces sont facultatives en Option (par exemple : Basse température, Production Sanitaire, Installation solaire). Tous les accessoires illustrés ne sont pas inclus dans la fourniture de la chaudière.

A :           Chaudière X Power Bank

B :           Installation Haute Température

C :           Installation Basse Température

D :           Thermostat Température Ambiante Zone Haute Température

E :           Thermostat Température Ambiante Zone Basse Température

F :           Entrée Eau Froide

G :           Vase d’expansion Externe

H :           Eau chaude sanitaire

I:              Module gestion Panneaux solaires

L:             Capteur solaire

La chaudière X Power Bank gère et intègre un Ballon-tampon de stockage pour l’eau technique.

La double sonde de gestion permet de charger et décharger thermiquement le Ballon-tampon de manière optimale pour diminuer les cycles de fonctionnement de la chaudière en améliorant ainsi l’efficacité énergétique.

Le réseau de chauffage haute température est relié en aval du Ballon-tampon et il est géré par une pompe de relance et par un thermostat de température ambiante.

L’installation à basse température (Option) est reliée en aval du Ballon-tampon à travers une vanne manuelle mélangeuse spécifique qui permet de régler la température de la sortie. L’activation de la pompe et donc de l’installation est gérée à travers un thermostat de température ambiante spécifique à positionner dans les pièces chauffées.

La production sanitaire (Option) a lieu à travers un serpentin en cuivre à ailettes amovible. Dans le cas d’une installation solaire, grâce à la stratification on pourra bénéficier, dès les premiers apports, d’énergie solaire thermique.

L’intégration solaire (Option) a lieu à travers un serpentin solaire amovible et elle est dimensionnée par 5 mt² du capteur solaire. Pour des exigences spécifiques contacter Dielle pour un conseil et une évaluation.
