La caldera de banco X Power está diseñada para satisfacer las principales demandas del mercado y las plantas de calefacción estándar avanzadas.
En caso de necesidades especiales, póngase en contacto con Dielle Spa para que le asesoren sobre la viabilidad del sistema.

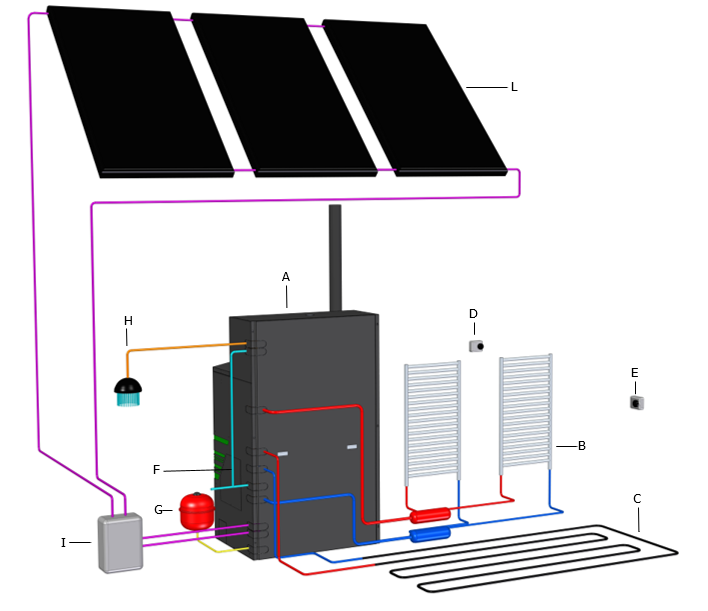

Este manual sólo da indicaciones sobre las principales conexiones de los componentes hidráulicos. Cada diagrama es sólo indicativo, no exhaustivo y no indica todos los componentes y conexiones necesarios. La instalación debe ser realizada siempre por personal cualificado y siguiendo todas las normas y técnicas vigentes en el país de instalación. En el diagrama se muestra un sistema completo, sin embargo algunas partes son opcionales (ejemplo: baja temperatura, producción sanitaria, sistema solar). Todas las piezas externas que se muestran no están incluidas en el suministro de la caldera.
A: Banco de energía de la caldera X
B: Sistema de alta temperatura
C: Sistema de baja temperatura
D: Termostato de la zona de alta temperatura
E: Termostato de la zona de baja temperatura
F: Entrada de agua fría
G: Vaso de expansión externa
H: Agua caliente doméstica
I: Módulo de gestión de paneles solares
L: Colectores solares
La caldera del Banco de Energía X gestiona e integra un tanque de reserva de agua técnica.
La sonda de doble gestión permite cargar y descargar térmicamente la caldera de forma óptima para reducir los ciclos de encendido y apagado de la caldera, mejorando así la eficiencia energética.
El sistema radiante de alta temperatura está conectado aguas abajo del inhalador y está controlado por una bomba de refuerzo y un termostato de habitación.
El sistema de baja temperatura (Opcional) se conecta aguas abajo del inhalador a través de una válvula de mezcla manual especial para regular la temperatura de salida. La activación de la bomba y por lo tanto del sistema se gestiona mediante un termostato de habitación especial que se coloca en las habitaciones calefactadas.
La producción sanitaria (Opcional) se lleva a cabo mediante una bobina de cobre con aletas extraíbles. En el caso de un sistema solar, gracias a la estratificación ya se puede beneficiar de los primeros aportes de la energía solar térmica.
La integración solar (Opcional) tiene lugar a través de un serpentín solar extraíble y está dimensionado para 5 mt2 de colectores solares. Para necesidades específicas, por favor contacte con Dielle para asesoramiento y evaluación.
