Was kann ich an die X Power Bank anschließen?

Der X-Power-Bank-Kessel ist so ausgelegt, dass er den wichtigsten Marktanforderungen und modernen Standardheizwerken gerecht wird.

Bei besonderen Bedürfnissen wenden Sie sich an Dielle Spa, um sich über die Durchführbarkeit des Systems beraten zu lassen.

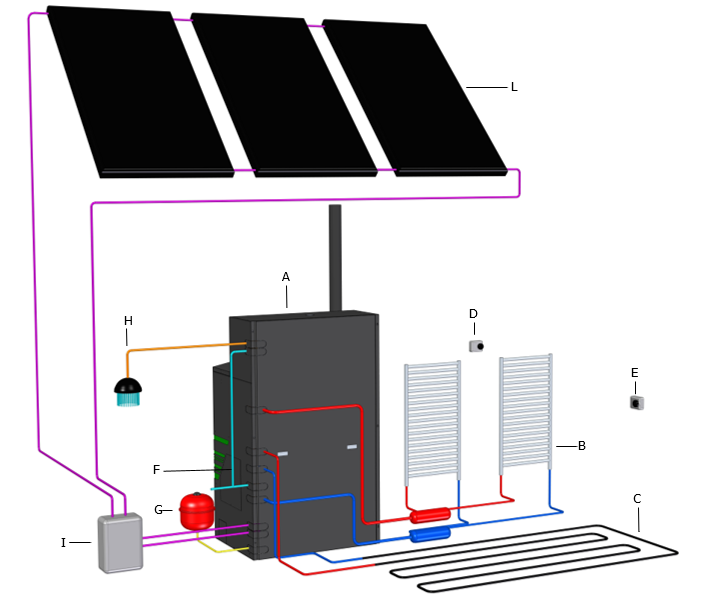

Dieses Handbuch gibt nur Hinweise zu den Hauptanschlüssen der Hydraulikkomponenten. Jedes Diagramm ist nur indikativ, nicht erschöpfend und gibt nicht alle notwendigen Komponenten und Verbindungen an. Die Installation muss stets von qualifiziertem Personal und unter Beachtung aller im Land der Installation geltenden Vorschriften und Techniken durchgeführt werden. In der Abbildung ist ein komplettes System dargestellt, einige Teile sind jedoch optional (Beispiel: Niedertemperatur, Sanitärproduktion, Solarsystem). Alle abgebildeten Außenteile sind nicht im Lieferumfang des Kessels enthalten.

A: Kessel X Power Bank

B: Hochtemperatur-System

C: Tieftemperatur-System

D: Hochtemperatur-Zonen-Raumthermostat

E: Niedertemperatur-Zonen-Raumthermostat

F: Kaltwasser-Einlass

G: Externes Ausdehnungsgefäß

H: Brauchwarmwasser

I: Modul zur Verwaltung von Sonnenkollektoren

L: Sonnenkollektoren

Der X Power Bank-Kessel verwaltet und integriert einen Puffertank für technisches Wasser.

Die doppelte Managementsonde ermöglicht die thermische Be- und Entladung des Puffers auf optimale Weise, um die Ein- und Ausschaltzyklen des Kessels zu reduzieren und so die Energieeffizienz zu verbessern.

Das Hochtemperatur-Strahlungssystem ist dem Puffer nachgeschaltet und wird von einer Druckerhöhungspumpe und einem Raumthermostat gesteuert.

Das Niedertemperatursystem (optional) ist dem Puffer über ein spezielles manuelles Mischventil nachgeschaltet, um die Auslasstemperatur zu regulieren. Die Aktivierung der Pumpe und damit des Systems wird durch ein spezielles Raumthermostat gesteuert, das in den beheizten Räumen platziert wird.

Die sanitäre Produktion (optional) erfolgt durch ausziehbare gerippte Kupferspulen. Im Falle einer Solaranlage können Sie dank der Schichtung bereits von den ersten Beiträgen der Solarthermie profitieren.

Die solare Integration (optional) erfolgt durch eine abnehmbare Solarspule und ist für 5 mt2 Sonnenkollektoren ausgelegt. Bei spezifischen Bedürfnissen wenden Sie sich bitte an Dielle, um Rat und Bewertung zu erhalten.
